MiniLock迷你型裝夾單元
為最大限度容忍工件間的差異，

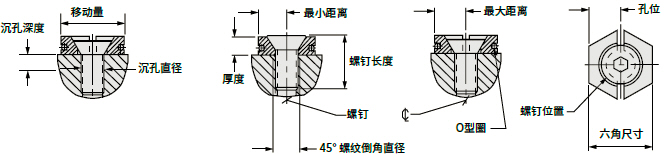

螺釘孔上端的沉孔參數
型號 六角
尺寸		 厚度 螺釘 內六
角扳
手尺寸		 螺釘
長度		 螺釘孔
中心距
工件邊
緣建議
距離		 最小
距離		 最大
距離		 45° 螺
紋倒
角直徑		 所能容
忍兩工
件間最
大尺寸
差異		 沉孔
直徑
+0.39-
0.13mm		 沉孔
深度
±0.50mm		 所能容
忍兩工
件間最
大尺寸
差異		 有效
工作
螺紋
長度		 扭矩
Nm		 夾緊力
kN
公制
MTM4 17.476 4.776 M6x1 3.963 15.875 8.230 7.824 8.890 7.620 0.254 7.138 3.963 0.508 6.350 14.9 4.4
MTM5 22.250 6.350 M8x1.25 4.776 19.050 10.465 9.754 11.227 9.348 0.254 8.738 5.157 0.508 7.189 24.4 6.2
MTM6 23.826 7.925 M10x1.5 5.538 25.400 11.151 10.160 12.243 11.100 0.254 10.313 9.525 0.508 7.798 407 9.8
MTM8 28.575 9.525 M12x1.75 7.925 31.750 13.412 12.497 14.834 12.700 0.254 13.488 11.888 0.508 9.754 112.6 11.6

注：

為容忍工件之間的微小差異，建議在螺釘孔頂端留出一小段無螺紋區(qū)，以便螺釘輕微浮動。
重要提示：當迷你單元只有一側工作時，螺釘需要擰到底，而且全部螺紋都要參與作用。

返回索引     上一頁　第63頁　下一頁
