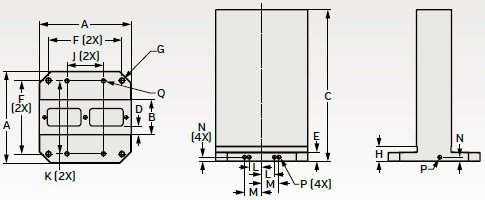

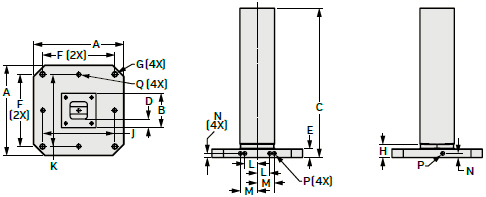

型號 |
A |
B |
C |
D |
E |
F |
G (SHCS) |
H |
J |
K |
L |
M |
N |
P |
Q (SHCS) |
重量 Kgs |
基準面A面 平面度 |
工作面 對底面 垂直度 |
底面上側(cè) 邊的定 位塊垂 直度 |
工作面寬度 |
工作面對底面 側(cè)邊的平行度 |
TB2C40616 |
400 |
152.40 |
660.40 |
38.10 |
38.10 |
320 |
(5/8)或16mm |
63.50 |
158.75 |
317.50 |
55 |
75 |
18 |
(5/8-11 UNC) |
(1/2)或13mm |
235 |
0.0254 |
0.0762 |
0.0381 |
152.40 ± 0.0508 |
0.0254 |
TB2C50820 |
500 |
203.20 |
863.60 |
38.10 |
44.45 |
400 |
(5/8)或16mm |
69.85 |
203.20 |
406.4 |
55 |
75 |
18 |
(5/8-11 UNC) |
(1/2)或13mm |
412 |
0.0254 |
0.0762 |
0.0381 |
203.20 ± 0.0508 |
0.0254 |
TB2C60825 |
630 |
203.20 |
965.20 |
50.80 |
50.80 |
500 |
(5/8)或16mm |
76.20 |
254.00 |
508.00 |
- |
100 |
18 |
(5/8-11 UNC) |
(1/2)或13mm |
663 |
0.0254 |
0.0762 |
0.0381 |
203.20 ± 0.0508 |
0.0254 |
注:可減小高度使用。
|
