SideWinder?型垂直鉗
型號:SDW25II

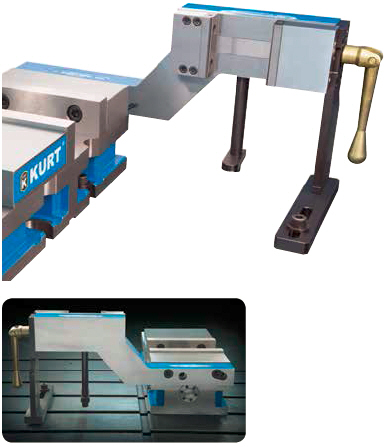

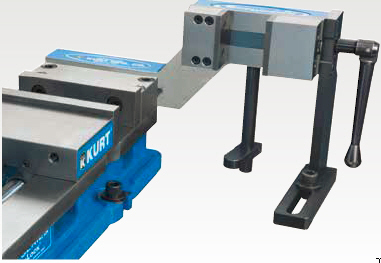

SDW25II型垂直鉗可以安裝在任何KURT的6英寸(150mm)虎鉗上,
用于在垂直方向上對工件進行加工。在垂直鉗的動鉗一側有一個支
撐立腿,并配有一個可調節工件高度的定位桿。
在工件橫置加工后進行垂直方向上的加工。
使用目的:
在工件橫置加工后進行垂直方向上的加工。
使用優點:
- 省去工件的二次裝夾時間。
- 一次裝夾后,機床可加工兩個虎鉗上的工件。
- 垂直鉗在高位安裝,以便加工大長度的工件。
- 支撐腳設計便于減振。
- 可安裝在KURT公司的任何6英寸(150mm)虎鉗上。
- 垂直鉗不影響安裝母鉗的正常使用。
- “拉式”設計,提高精度。
- “角固”式設計。
SDW25II型鉗特點:
- 鉗口寬度63.5mm。
- 鉗口高度26.9mm。
- 鉗高微調節范圍,203.2mm至211.1mm。
- 最大張開度63.5mm,當鉗口外置時可達152.4mm。
- 最大夾緊力10.9kN。
- 工件定位桿的高度調節范圍0-127mm。
- 絲杠外六角為3/8英寸(9.525mm)。
- 外六角長度11.5mm。
- 虎鉗總寬度370mm。
- 鉗重9.1kg。
- 專利申請中。
|
