型號:D150

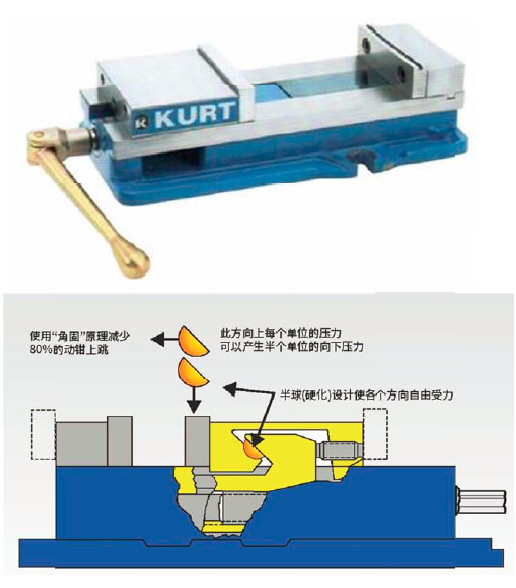

    歷史悠久的D系列平口鉗是“角固”式理論較具代表的夾具產品。適用于銑床、磨床及加工中心,用來保證基準面、平面度和平行度等。廣泛地使用于各種機械加工場合進行精密鉆、鉸、攻絲、磨削等。實踐證明,只有無與倫比的Kurt角固式平口鉗才可以保證機械加工的高效和高精度。所有Kurt虎鉗都使用滾針推力軸承,摩擦力小而夾緊力大。

功能和特點:

  • “角固”式設計保證動鉗不上浮。
  • 導軌高度公差為±0.025mm。
  • 導軌面經硬化處理。
  • 鉗口經硬化處理。
  • 絲杠選用中硬度優質鋼材。
  • 鉗體選用550MPa的高強度球墨鑄鐵。
  • 鍵槽和定鉗的距離在±0.025mm以內。
  • 張開度達223.520mm。
  • 導軌外側面經過加工。
  • 絲杠的絲母不會伸出鉗體之外。
  • 標準配置有帶槽鉗口D60-315和工件定位器WSRLM46。
  • 專利保護的O型圈下拉設計。
  • 比D675提高夾緊力約20%。
  • 外觀設計有專利保護。
  • 為便于成組使用,導軌高度已經控制在73.025±0.013mm范圍內。
  • 重復度為0.025mm。
  • 絲杠六角頭一端使用密封的滾針推力軸承,減小摩擦而且夾緊力大。
夾緊力KN
扭矩
Nm
D150
14 5.0
27 10.0
41 14.8
54 18.5
68 23.9
81 28.1
95 31
108 35.4

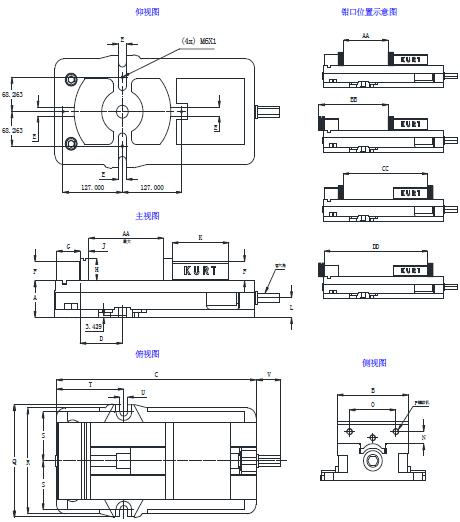

參數表
型號 D150
單位 mm
A 73.0
B 152
C 427
D 90.48
E 20
F 37.72
G 50.29
H 44.07
J 18.42
K 122
L 39.12
M -
N 23.88
0 98.4
P M12X25
Q 222.3
參數表
型號 D150
單位 mm
R 209.6
S 96.85
T 143.9
U 16.7
V 49.02
W (3/4)
AA 224
AA最小 0
BB 292.1
BB最小 68.6
CC 363.7
CC最小 142.2
DD 432.6
DD最小 172.7
重量Kg 36

維修組件

型號 維修組件
D150 D688-KIT
