Versatile Lock?多功能平口鉗

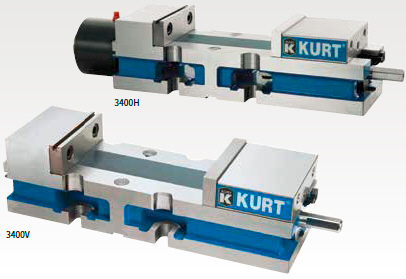

標準型(3400V)和液壓型(3400H)

Versatile多功能平口鉗是一種優異的CNC用單工位平口鉗。因以 下特點而具有很高的精度:它采用了經典的“角固”式設計以避免 工件在夾緊力下發生上浮;“拉緊”式鉗口設計可以減少80%虎鉗 變形;鉗身和定鉗為一體式,減輕重量并增加了強度。

功能和特點:

  • 張開度152.4mm。
  • 各面均經加工,故可正位安裝也可用其它面安裝。
  • 定鉗至鍵槽及鉗身高度均控制在公差±0.025mm。
  • 重復夾緊度為0.013mm。
  • 短體鉗底座只有330mm,尤其適用于小型機床。
  • 液壓型的沖程為6.35mm。
  • 標準配置有帶槽鉗口和定位塊。

夾緊力kN
扭矩Nm 3400V
14 4.7
27 9.8
41 15.5
54 20.8
68 27.8
81 33.4
重量 12.7kg
夾緊力kN
液壓MPa 3400H
3.4 1.6
6.9 7.1
10.3 13.4
13.8 19.1
17.2 25.4
20.7 32.0
22.1 34.7
液壓排量 CC 13
重量 14.1kg

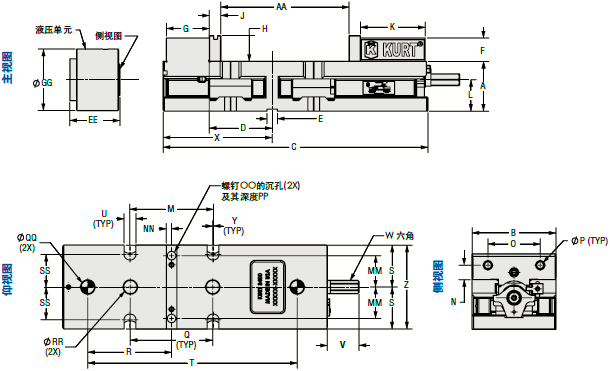

參數表 mm(in)
3400V
/3400H
A 60.33
B 101.60
C 321.16
D 76.20
E 12.71
F 28.32
G 51.99
H 31.37
J 13.89
K 78.49
L 38.23
M 101.60
N 17.45
O 63.50
P (3/8-16)
Q 100.00
R 101.60
S 50.80
T 254.00
U 14.30
V 38.51
W (9/16)
X 132.16
Y 0.79
Z 101.60

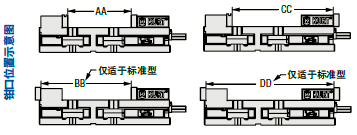

AA 152.40
BB 218.29
CC 244.78
DD 310.67
EE 65.53
FF -
GG 74.60
MM 38.10
NN 6.36
OO (3/8)
PP 13.74
QQ 15.88
RR M16
SS 39.57



平口鉗與機床的連接請見第76頁
